| O形密封圈溝槽尺寸與公差 |
發(fā)布日期：2015/5/15 點擊數(shù)：1823 |
|

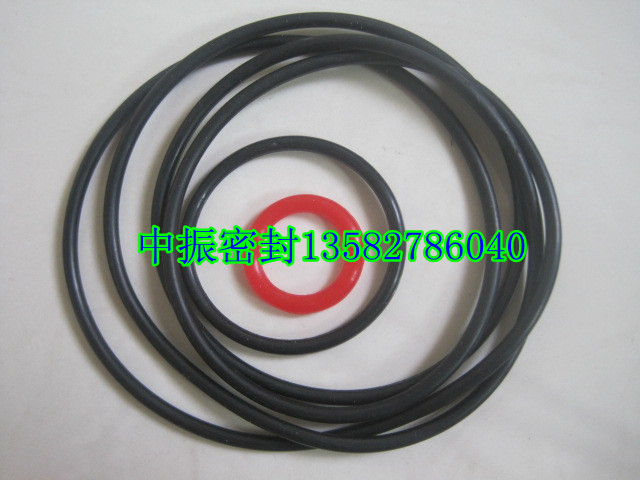

O形密封圈溝槽尺寸與公差
|
O形圈截面直徑d2 |
1.80 |
2.65 |
3.55 |
5.30 |
7.00 |
|
徑向密封溝槽尺寸 |
溝槽寬度 |
氣動動密封 |
2.2 |
3.4 |
4.6 |
6.9 |
9.3 |
|
液壓動密封或靜密封 |
b |
2.4 |
3.6 |
4.8 |
7.1 |
9.5 |
|
b1 |
3.8 |
5.0 |
6.2 |
9.0 |
12.3 |
|
b2 |
5.2 |
6.4 |
7.6 |
10.9 |
15.1 |
|
溝槽深度t |
活塞密封 |
液壓動密封 |
1.42 |
2.16 |
2.96 |
4.48 |
5.95 |
|
氣動動密封 |
1.46 |
2.23 |
3.03 |
4.65 |
6.20 |
|
靜密封 |
1.38 |
2.07 |
2.74 |
4.19 |
5.67 |
|
活塞桿密封 |
液壓動密封 |
1.47 |
2.24 |
3.07 |
4.66 |
6.16 |
|
氣動動密封 |
1.57 |
2.37 |
3.24 |
4.86 |
6.43 |
|
靜密封 |
1.42 |
2.15 |
2.85 |
4.36 |
5.89 |
|
更小導角長度Zmin |
1.1 |
1.5 |
1.8 |
2.7 |
3.6 |
|
槽底圓角半徑r1 |
0.2～0.4 |
0.4～0.8 |
0.8～1.2 |
|
槽棱圓角半徑r2 |
0.1～0.3 |
|
軸向密封溝槽尺寸 |
O形圈截面直徑d2 |
1.80 |
2.65 |
3.55 |
5.30 |
7.00 |
|
溝槽寬度b |
2.6 |
3.8 |
5.0 |
7.3 |
9.7 |
|
溝槽深度h |
1.28 |
1.97 |
2.75 |
4.24 |
5.72 |
|
槽底圓角半徑r1 |
0.2～0.4 |
0.4～0.8 |
0.8～1.2 |
|
槽棱圓角半徑r2 |
0.1～0.3 |
|
溝槽尺寸公差 |
缸內徑d4 |
上偏差：+0.06，
下偏差：0 |
上偏差：+0.07，
下偏差：0 |
上偏差：+0.02，
下偏差：0 |
上偏差：+0.08，
下偏差：0 |
上偏差：+0.11，
下偏差：0 |
|
溝槽槽底直徑（活塞密封）d3 |
上偏差：0，
下偏差：-0.04 |
上偏差：0，
下偏差：-0.05 |
上偏差：0，
下偏差：-0.06 |
上偏差：0，
下偏差：-0.07 |
上偏差：0，
下偏差：-0.09 |
|
總公差值d3+d4 |
0.10 |
0.12 |
0.14 |
0.16 |
0.20 |
|
活塞直徑d0 |
f7 |
|
活塞桿直徑d5 |
上偏差：-0.01，
下偏差：-0.05 |
上偏差：-0.02，
下偏差：-0.07 |
上偏差：-0.03，
下偏差：-0.09 |
上偏差：-0.03，
下偏差：-0.10 |
上偏差：-0.04，
下偏差：-0.13 |
|
溝槽槽底直徑（活塞桿密封）d6 |
上偏差：+0.06，
下偏差：0 |
上偏差：+0.07，
下偏差：0 |
上偏差：+0.08，
下偏差：0 |
上偏差：+0.09，
下偏差：0 |
上偏差：+0.11，
下偏差：0 |
|
總公差值d5+d6 |
0.10 |
0.12 |
0.14 |
0.16 |
0.20 |
|
軸向密封時溝槽外徑d7 |
H11 |
|
軸向密封時溝槽內徑d8 |
H11 |
|
O形圈溝槽寬度b、b1、b2 |
上偏差：+0.25，下偏差：0 |
|
軸向密封時溝槽深度h |
上偏差：+0.10，下偏差：0 |
|
|
|
|
|
|
|
|
|
|
|
